HeatSync™ Controller 快速操作指南

1. 开机与连接 (Setup)

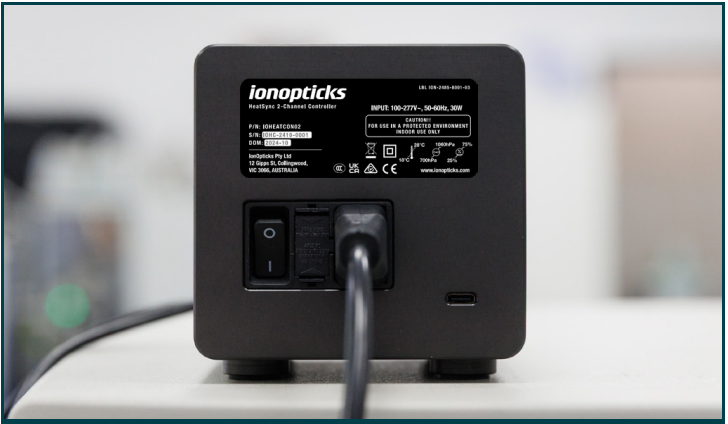

● 电源连接： 确保电源线已连接至背板 AC 输入口，打开背部电源开关。

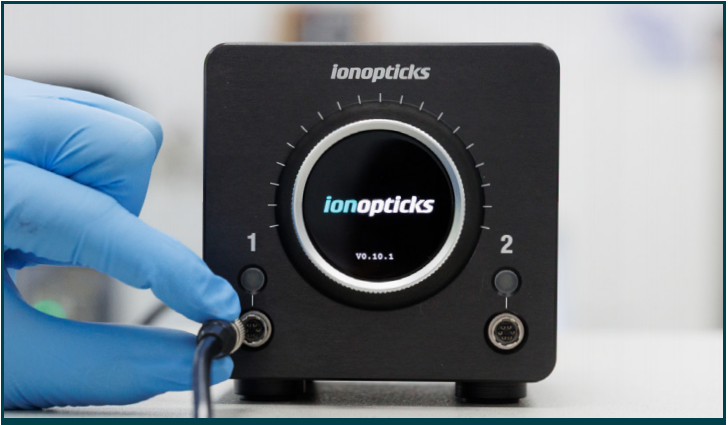

● 连接加热器： 将 IonOpticks 色谱柱加热器的 Hirose 线缆对准通道接口（Channel 1 或 2）。

注意：* 接口有方向性，轻轻旋转直到感觉卡位，然后推入直到听到“咔哒”声锁定。

2. 温度调节操作 (Temperature Control)

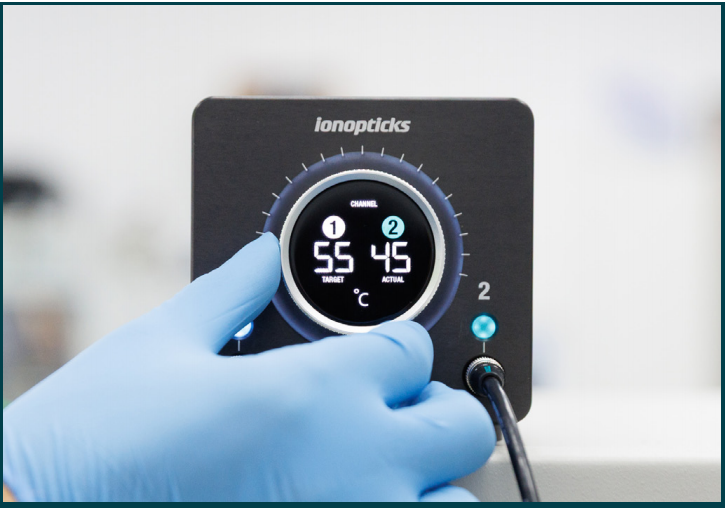

● 进入设置模式： 按下对应通道的 LED 按钮（Channel 1 或 2）。此时屏幕显示 "TARGET"（目标温度），且 LED 光环变为白色。

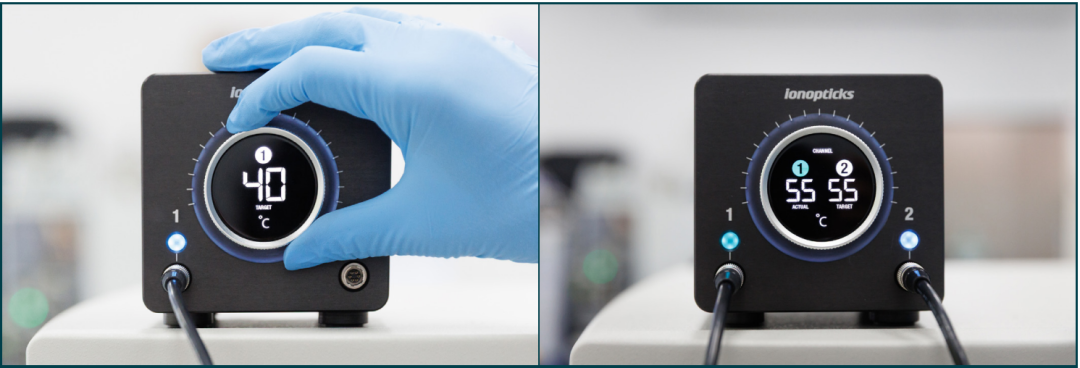

● 调节温度： 旋转中央滚轮（Dial）。顺时针增加，逆时针减少（调节范围 30-60°C，步进 5°C）。

● 确认设置： 再次按下通道按钮或等待 10 秒自动确认。确认后，显示屏将切回 "ACTUAL"（实时温度），设备开始加热。

3. 正确断开连接 (Disconnecting)

⚠️ 重要安全警告：

Hirose 接口具有自锁功能。严禁直接拉扯线缆拔出！

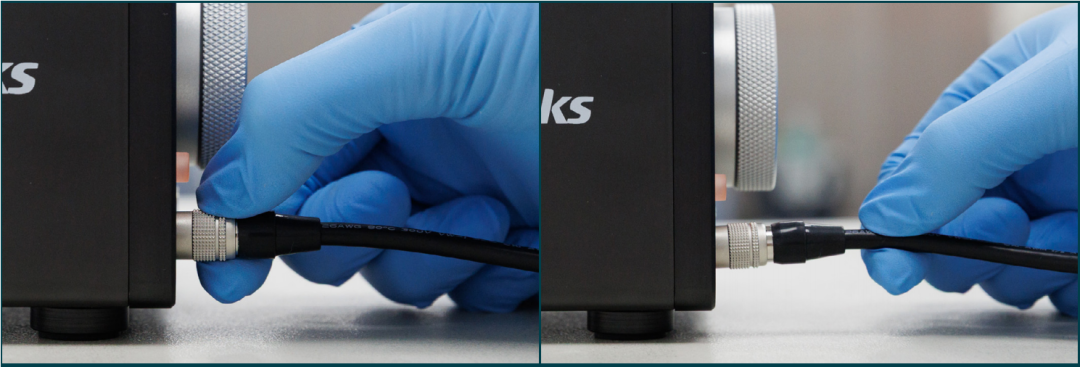

● 正确做法： 捏住连接器末端的金属滑套（Sheath）向后回拉，解锁后即可轻松拔出。

4. 状态与故障识别 (Status & Troubleshooting)

● 正常工作状态：

    *   橙色：加热中

    *   青色/绿色：温度稳定

● 故障报警：

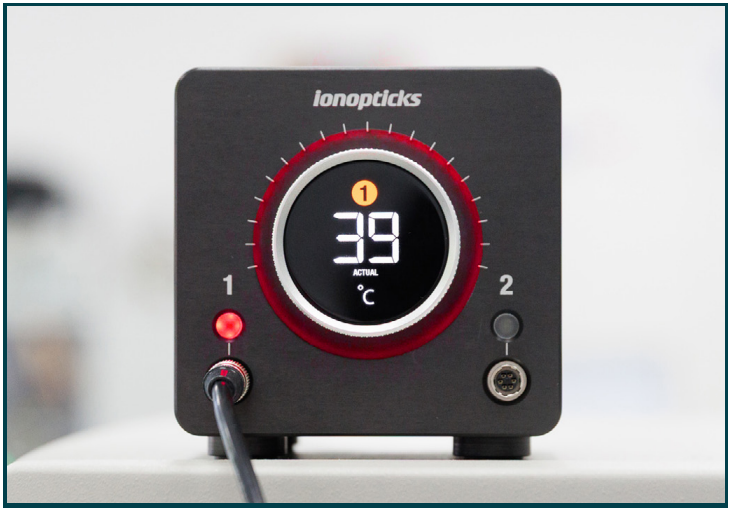

    *   如果 LED 光环和通道按钮闪烁红色，表示出现过热或加热故障。

    *   处理方法： 请立即关闭电源并重启设备。如问题持续，请联系技术支持。
