Orbitrap 质谱二十年：从图像电流检测到 Astral 高速平台

Orbitrap 平台已经从单一高分辨分析器扩展为覆盖 discovery、PRM、低输入、高通量和结构分析的完整仪器家族。 这一页围绕分析器原理、平台谱系、关键工程突破和蛋白质组学应用主线展开，覆盖 Orbitrap 分析器、LTQ Orbitrap、 Tribrid、Q Exactive、Exploris、Astral、GC-Orbitrap、离子淌度、光解离、高质荷比与空间研究等主题。

进入平台演进主线 查看分析器原理 查看蛋白质组学与产品衔接
图像电流检测 LTQ Orbitrap Tribrid Q Exactive / Exploris Astral 离子淌度与光解离

主线一

分析器原理可工业化

Orbitrap 成为主流，不只是因为分辨率高，而是图像电流检测、C-trap 注入、极高几何精度和稳定高压一起被工程化了。

主线二

混合架构不断扩展边界

从 LTQ Orbitrap 到 Tribrid，再到 Orbitrap Astral，平台演进的核心是把不同分析器的优势装进同一台仪器。

主线三

Q Exactive 让 HR/AM 普及

Q Exactive 与 Exploris 的意义在于把高分辨率、高质量精度从高端平台推进到常规 LC-MS 工作流和大队列蛋白质组学。

主线四

Astral 重写 MS/MS 速度边界

Orbitrap 做 Full MS，Astral 做高速高灵敏 MS/MS，这条组合路线直接改变了高通量 DIA、低输入和单细胞蛋白质组学的可达范围。

平台演进

Orbitrap 平台谱系与关键节点

Orbitrap 的成功不是单次发明，而是多个平台家族持续叠加。LTQ Orbitrap 建立可用性，Tribrid 扩展 MSn， Q Exactive 与 Exploris 推动普及化，Astral 则把速度和灵敏度重新拉高。

平台演进关系图

图中按技术节点连接 Orbitrap analyzer、混合架构、蛋白质组学主流工作流和本站相关专题，点击节点可直接跳转。

Orbitrap 质谱二十年平台谱系图 Figure 2 平台谱系图这张图把 Orbitrap 二十年的主线压缩成一棵平台树：LTQ Orbitrap 奠基，Q Exactive 扩展普及化，Tribrid 扩展 MSn，Astral 重写高速 MS/MS。
平台家族 关键结构变化 核心意义 站内对应入口
LTQ Orbitrap / Elite 线性离子阱 + Orbitrap，高场 Orbitrap，eFT 确立 HCD、ETD、高分辨率 Top-down 和早期 PTM 解析主线。 PTM / Spectronaut
Tribrid 高场 Orbitrap + 分段四极杆 + 双压线性离子阱 + IRM 把 ETD、EThcD、UVPD、SPS MS3、NativeOmics 等高阶工作流拉成正式平台。 前沿专题 / PTM / 药靶
Q Exactive 四极杆-Orbitrap 混合结构，高场 Orbitrap，bench-top 平台 让 HR/AM 进入常规 LC-MS，成为 discovery、PRM 与 DIA 的主力平台。 方法与 QC / DIA
Exploris / Excedion 更高通量前端、EDR、自动校准、专用版本延展 把普及化继续推向临床、同位素比和工业质控，同时提升远程稳定运行能力。 产品与方案 / FDR
Astral Orbitrap + Astral 双分析器协同 Orbitrap 负责 Full MS，Astral 负责高速高灵敏 MS/MS，直连高通量 DIA 和低输入蛋白质组学。 单细胞 / 周转蛋白组

分析器原理

为什么 Orbitrap 能同时做到高分辨率与工程化量产

Orbitrap 的成功并不是单个分析器概念的胜利，而是图像电流检测、C-trap 注入、超高机械精度、超高真空、快速提取、 以及后续信号处理一起成熟。只有这些条件同时满足，高分辨率才从实验室概念变成量产平台。

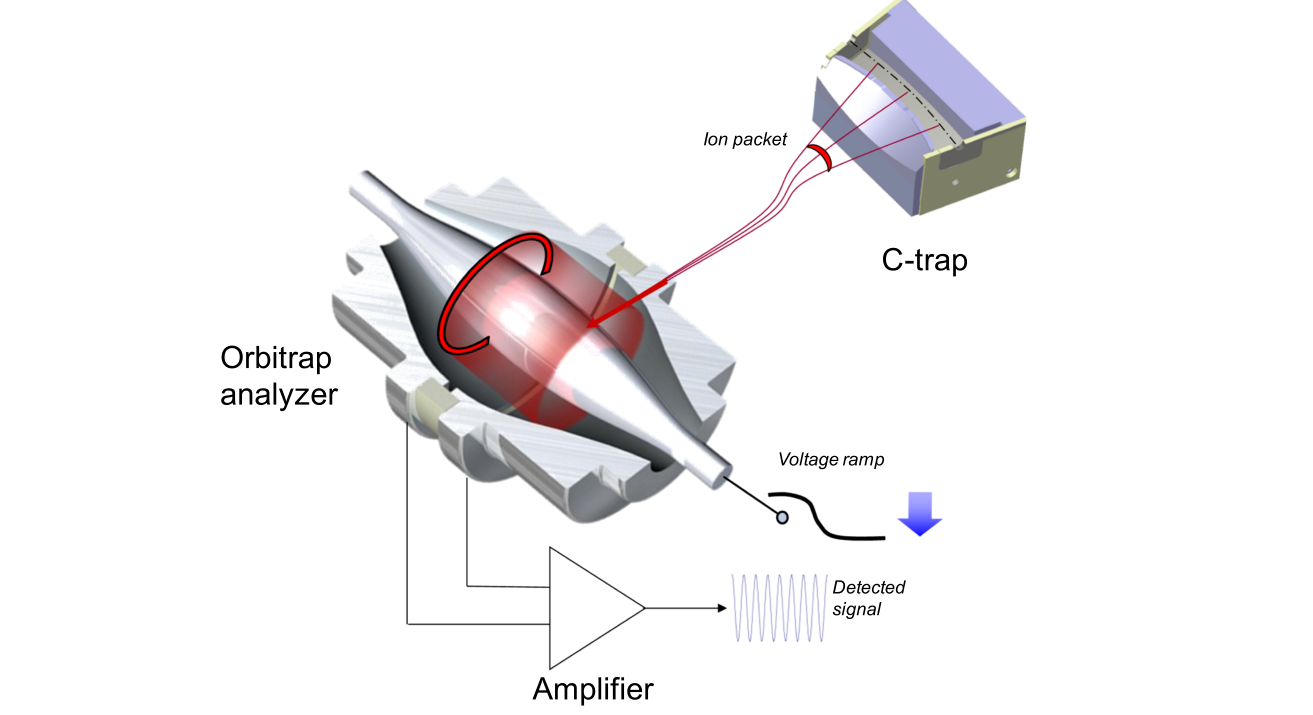

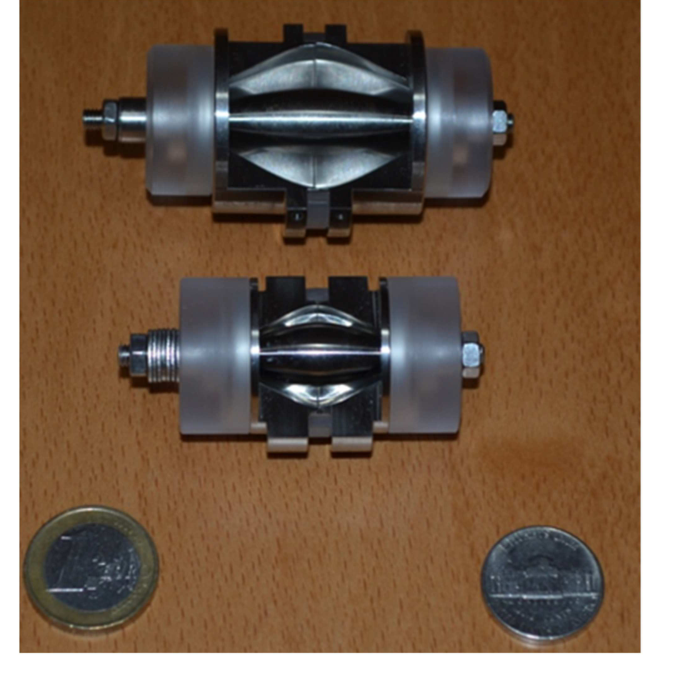

Orbitrap 分析器结构与图像电流检测示意图 Figure 1 Orbitrap 分析器C-trap 把离子压缩并脉冲注入分析器，离子围绕中央电极形成轨道并发生轴向振荡，检测端读取的是图像电流而不是离子打到检测板上的信号。 标准 Orbitrap 与高场 Orbitrap 对比图 Figure 4 标准场与高场 Orbitrap高场 Orbitrap 通过更高场强提升扫描速度和灵敏度，是 Orbitrap Elite 之后多个平台继续提速的结构基础。

图像电流检测

Orbitrap 不靠离子撞击计数，而是读取离子团轴向振荡产生的图像电流。这种检测链决定了其天然适合高分辨率和高质量精度，但也对电场稳定性和噪声控制提出极高要求。

C-trap 与快速提取

C-trap 负责离子累积、冷却和脉冲注入。快速提取带来的“统一起始相位”是 eFT 和后续超分辨信号处理能成立的重要前提。

高场、eFT 与 FSDM

平台能力不只来自硬件。高场 Orbitrap 提高分辨率/速度，eFT 和 FSDM 则继续把同一瞬态信号压出更多分辨率，这也是 Orbitrap 长期可扩展的原因之一。

工程难点 关键说明 对蛋白质组学意味着什么
极高电极加工精度 电极几何精度进入高纳米级后，超高分辨率和更高 coalescence threshold 才真正稳定。 复杂样本和高动态范围下的质量精度与分辨率更可用。
空间电荷效应 Orbitrap 与 C-trap 都存在明显 space-charge 影响，必须通过场形修正、智能填充和 EDR 等策略缓解。 DIA、大队列和高负载样本的稳定性直接受这一层影响。
长瞬态与噪声结构 超长瞬态、least-squares fitting 和噪声建模持续提升分辨率和精密度。 同位素比、单离子、native MS 和 petroleomics 等方向持续受益。

平台家族

从 LTQ Orbitrap 到 Astral：每一代平台解决了什么问题

平台演进不应按型号清单理解，而应按“解决什么分析瓶颈”来理解：谁把高分辨率带进常规 LC-MS，谁扩展了多级分析，谁把速度和灵敏度继续抬高。

LTQ Orbitrap 与 Elite

第一代平台的关键词是混合架构、HCD、ETD、高场 Orbitrap 与 eFT。它把高分辨率检测真正带进了 bottom-up、PTM 和 top-down 蛋白分析。

Tribrid

Tribrid 的本质是把四极杆、线性离子阱与 Orbitrap 真正并行起来。ETciD、EThcD、SPS MS3、PTCR、RTS 与 NativeOmics 都是这一代平台的代表能力。

Q Exactive

Q Exactive 的核心贡献是把高分辨率、高质量精度从高端平台推进到 bench-top 常规 LC-MS，从而重塑 discovery proteomics、PRM 和 DIA 的基础配置。

Exploris / Excedion

Exploris 把普及化继续推进，同时把远程校准、EDR、特定场景专用版本和更好的前端离子传输带进日常工作流。

Astral

Astral 使用多次反射分析器执行高速高灵敏 MS/MS，让 Orbitrap 保持 Full MS 的极限分辨率与外部质量精度。这是高通量蛋白组学的结构性跃迁。

GC / 高质荷比 / 领域扩展

GC-Orbitrap、高质荷比/Native、单离子、同位素比、空间与制备型 Orbitrap 说明平台早已超出常规 LC-proteomics 的单一路径。

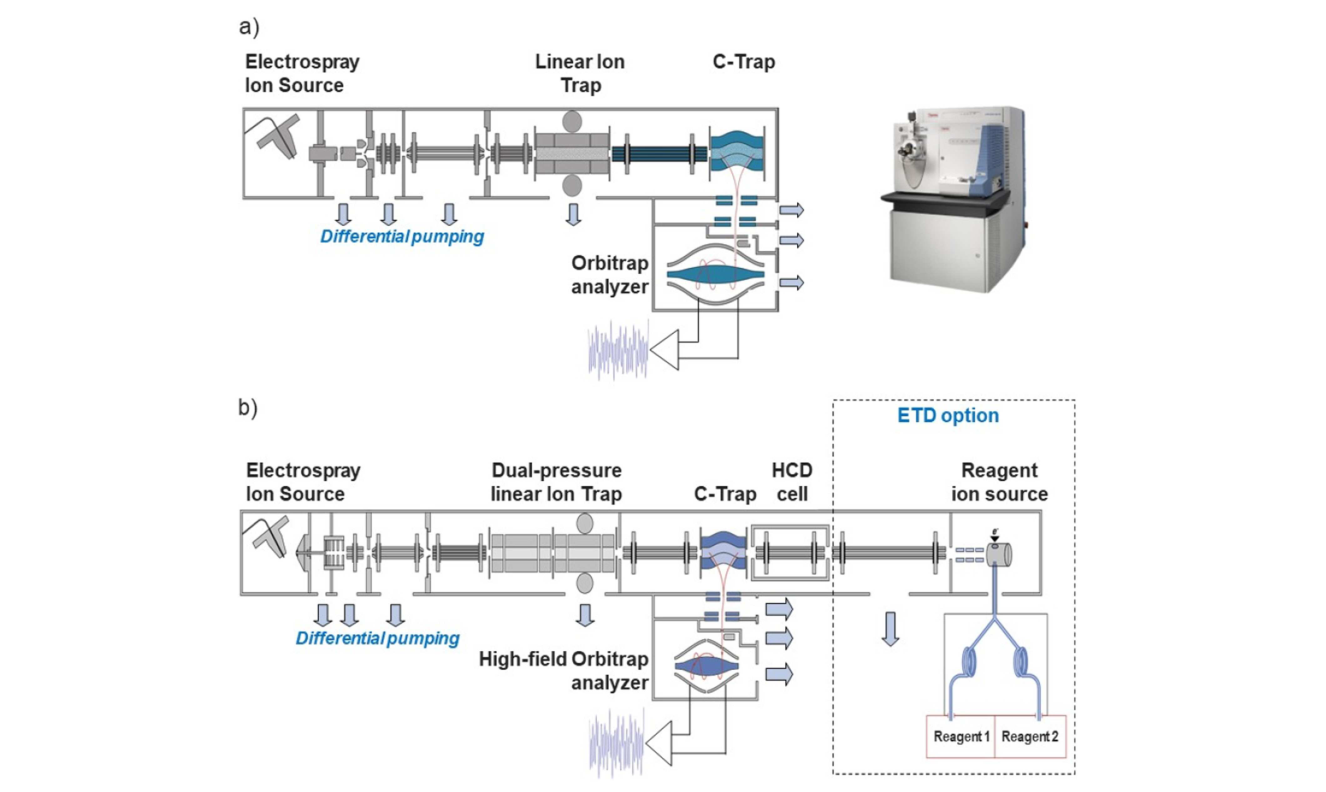

LTQ Orbitrap 与 Orbitrap Elite 结构图 Figure 3 LTQ Orbitrap / Elite这张图显示了早期线性离子阱-Orbitrap 混合结构，以及 ETD 选件如何把 PTM 与 top-down 需求带进平台。 Tribrid 平台结构图 Figure 5 TribridTribrid 的价值不在多一个模块，而在于不同分析器真正并行工作，MSn、电子类解离和多路离子路由都因此进入正式平台。 Exactive Plus 与 Q Exactive 结构图 Figure 6 Exactive / Q Exactivestand-alone Orbitrap 与 quadrupole-Orbitrap 混合平台并行发展，后者成为现代 discovery、PRM 和 DIA 的关键底座。 Exploris 平台结构图 Figure 7 Exploris更高容量前端、自动校准和专用衍生版本把 Orbitrap 从“高端平台”继续推向日常 routine、工业和临床分析环境。 Orbitrap Astral 结构图 Figure 8 AstralOrbitrap 负责高保真 Full MS，Astral 负责极高速高灵敏 MS/MS，两者形成互补而不是替代关系。

蛋白质组学主线

Orbitrap 平台如何重塑 discovery、PTM、PRM 与低输入蛋白质组学

关键不在于记住型号，而在于理解平台演进如何改变蛋白质组学的常规工作流，以及这些变化如何与前处理、分离、软件和交付链条相互配套。

Orbitrap 平台与本站技术板块的对应关系

图中把平台家族、技术能力和本站已有专题连在一起，点击节点可直接跳转到对应页面。

平台主线 蛋白质组学意义 易算站内配套
Q Exactive / Exploris 的普及化 常规 discovery、PRM、DIA 和临床大队列真正具备了可复制的平台底座。 方法与 QC / 软件操作 / Auto 前处理、EasyDIA、OmicsCloud
Tribrid 的电子类解离与多级分析 把 ETD、EThcD、UVPD、NativeOmics 等复杂对象层分析推进为正式工作流。 PTM / 药靶 / 前沿专题
Astral 的高速高灵敏 MS/MS 提高短梯度 DIA、低输入、单细胞和高通量队列的可达范围。 单细胞 / 周转蛋白组 / IonOpticks 分离端
高质荷比 / native / 单离子 把完整蛋白、复合物和高质量范围分析推进到常规 Orbitrap 体系内。 前沿专题 / 文献与案例
PRM / 高分辨靶向 Orbitrap 平台不仅是 discovery 底座，也支撑高分辨靶向与绝对定量。 SpectroDive / SISCAPA

扩展能力

离子淌度、光解离、空间研究与制备型 Orbitrap

Orbitrap 已不再只是常规 LC-MS 检测器，而是正在向更复合的平台演化。

离子淌度与 CCS

除了 FAIMS，drift tube、SLIM、linked scan 等 Orbitrap 接口路线说明：Orbitrap 的成像电流检测本身并不天然适配毫秒级 IMS 峰，但通过系统设计仍可保留 ion mobility 信息。

光解离与光谱学

IRMPD、UVPD 与动作光谱说明 Orbitrap 的“可困住离子”特征不仅适合检测，也适合深入结构分析，特别是蛋白、脂质和异构体分辨。

空间与航天应用

OrbiSIMS 和 CosmOrbitrap 两条线表明 Orbitrap 已进入表面成像、行星表面材料和原位天体化学分析，不再局限于实验室液相联用。

制备型 Orbitrap 与 CryoEM

soft landing、matrix landing 和 cryogenic deposition 表明 Orbitrap 还能承担“制样平台”的角色，为 cryoEM 和结构生物学打开新方向。

未来方向

未来方向包括进一步普及化、与碎裂和离子迁移等互补技术更深整合，以及更多软件/AI 驱动的自适应控制和自动诊断。

参考文献

本专题使用的核心文献

文献 主要内容 入口
Alexander Makarov, 2026, First 20 Years of Orbitrap Mass Spectrometry as the Mainstream Analytical Technique 平台谱系、分析器原理、Tribrid / Q Exactive / Exploris / Astral 主线的核心来源。 Wiley 原文
Makarov, 2000, Electrostatic Axially Harmonic Orbital Trapping Orbitrap 分析器理论起点。 文献与案例
Eliuk & Makarov, 2015, Evolution of Orbitrap Instrumentation 用于补足早期平台演进背景。 文献与案例
